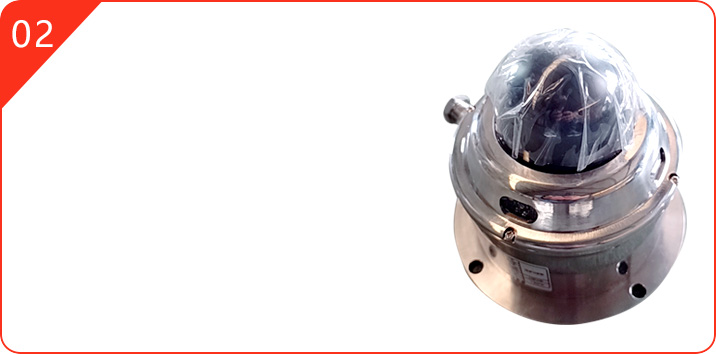

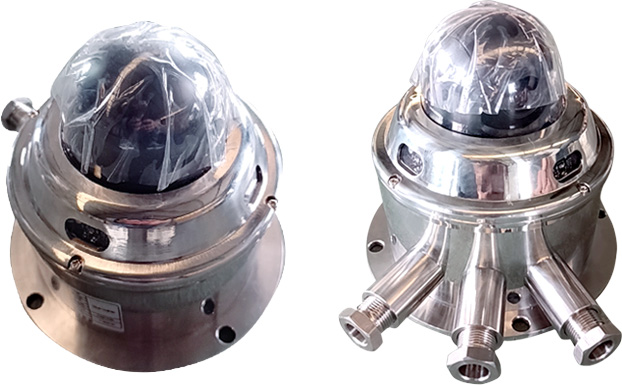

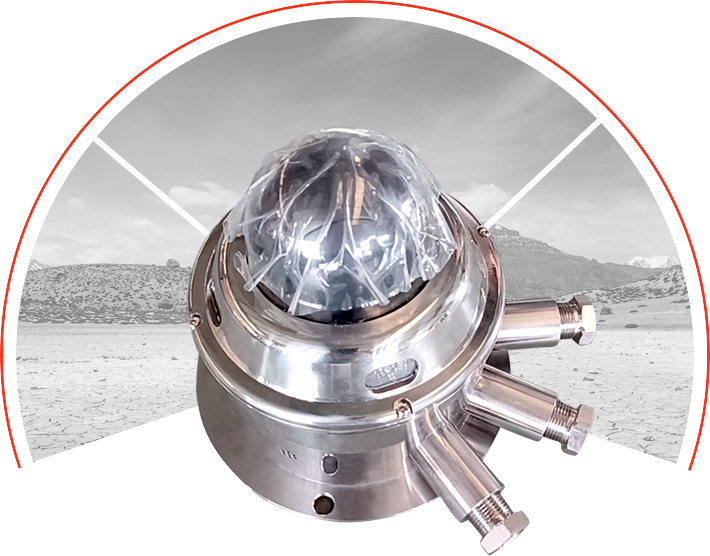

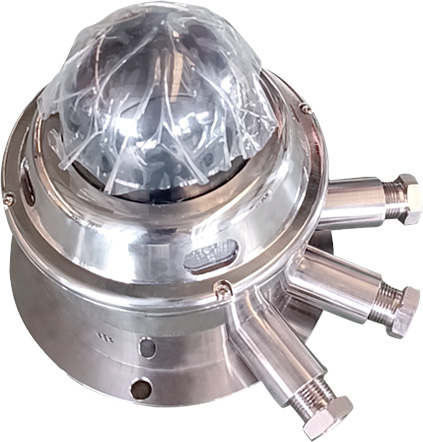

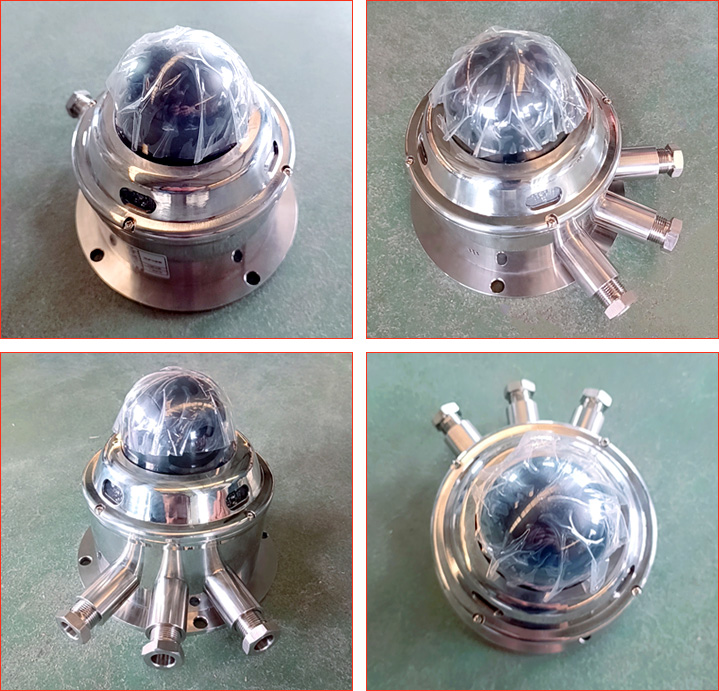

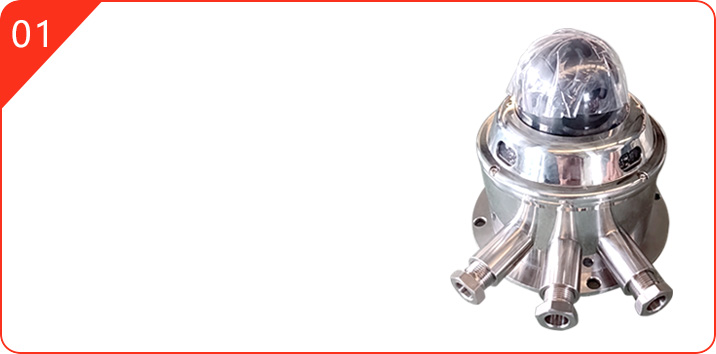

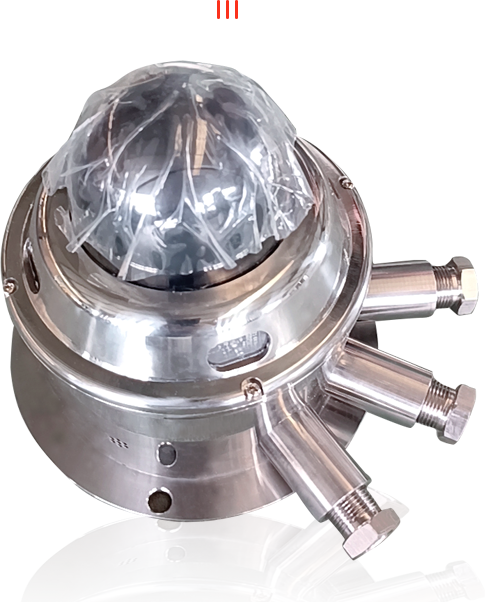

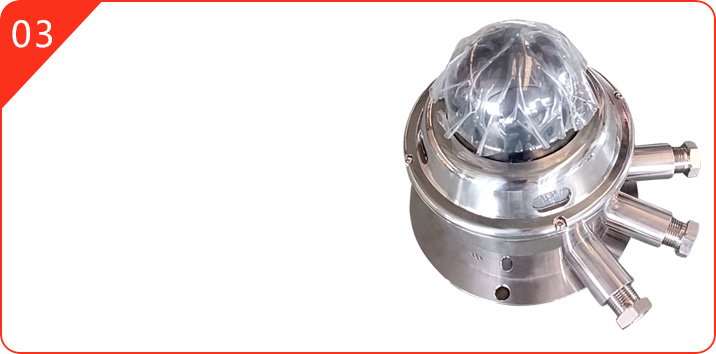

KBA12Y矿用本安型云台摄像仪
体积小重量小/防爆防腐/防尘防潮防水
Product introduction
摄像仪是矿用监控领域中对主要生产环节、重要设备及关键岗位进行实时图像监视的关键设备，将采集到的实时图像转换成以太网信号进行传输。本摄像仪结构紧凑，易安装，抗震，防潮，是一款专用于部署制高点、单台全覆盖、360 度全景场合中的监控设备。可在有瓦斯、煤尘爆炸危险的煤矿井下使用。
basic function
可用于煤矿井下有瓦斯、煤尘爆炸危险的场所。本摄像仪是煤矿行业视频监控系统的重要组成部分，主要对并下重要生产现场及场所进行视频信息采集，通过矿用网线或光缆将视频信息传输至显示终端。
摄像仪具有在最低照度下能看清实物，并将采集到的实时图像转换为以太网光信号、电信号输出的功能
0.2/云台功能具有云台功能，支持355°水平旋转，垂直90°旋转
0.3/补光功能摄像仪支持辅助照明补光的功能，当环境照度过低时，补光灯自动开启
0.4/语音对讲功能摄像仪具有语音对讲功能
Product composition
本摄像机由本安外壳、镜头、CCD、固定电路板及接线端子组成。
摄像仪能在最低照度为2Lux下看清实物,外界景物的光线通过玻璃视窗进入镜头，聚焦在摄像头的CCD芯片上，由CCD转换为以太网光信号输出。
Product Features
具有云台功能，支持水平0-355°旋转，垂直0-90°旋转，可通过监控系统远程操作360°
无死角监控，范围广，可减少摄像仪布点
水平清晰度:≥500线，灰度鉴别等级:≥8级
最低照度:0.05Lux，ICR滤片自动切换，支持照明补光，日夜不间断监控
电动调节放大倍数，自动微调清晰度
以太网电接口2路，传输速率100Mbps传输距离100m
光纤接口2路，传输速率 100Mbps，传输距离 10km，可长距离级联传输
具有双向语音对讲功能，可通过监控系统打开关闭
Product composition
| 额定电压电流 | |
|---|---|
| 额定电压 | DC12V |
| 额定电压 | ≤1.2A |
| 图像质量 | |
| 水平清晰度 | ≥400线 |
| 灰度鉴别等级 | ≥7级 |
| ≥7级 | s0.05LuX |
| 光纤口 | |
| 接口数量 | 2 |
| 传输方式 | SC、单模、双纤 |
| 光波长 | 1310nm |
| 传输速率 | 100Mbps |
| 传输距离 | 10km |
| 以太网口接口 | |
| 数量 | 2路 |
| 传输速率 | 100Mbps |
| 传输距离 | 100m |
| 尺寸重量 | |
| 外形尺寸 | 216mm×180mm×154mm |
| 重量 | 5kg |
Product installation
将电源线和光纤、网线分别接入对应的位置。将所有的连线连接好，通上电源，电源指示灯点亮，表示接线是正确的。通过网线连接到计算机上，可以有助于调整镜头。
本摄像仪应由人员携带至现场安装，可吊在支护顶板的钢梁上，或用托架装于巷道壁上。
本摄像仪采用标准镜头，接好线后，旋下前壳，露出镜头，对准景物调好焦距及根据现场光照情况调好光圈，即可正常工作。
