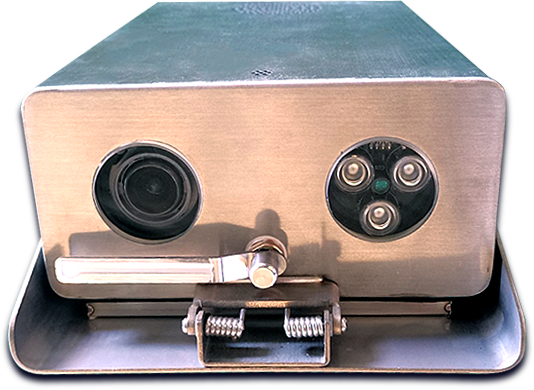

KBA12C矿用本安型除尘摄像仪
输 出
除 尘
对 讲
补 光
可用于有瓦斯、煤尘爆炸危险的矿井
产品简介·适用范围
摄像仪是矿用监控领域中对主要生产环节、重要设备及关键岗位进行实时图像监视的关键设备,将采集到的实时图像转换成以太网信号进行传输
产品结构紧凑体积小，重量轻易安装，安装角度随意调节，抗震防潮，是一款专用于采掘工作面、迎风落煤点、煤仓、煤场等粉尘浓度高、强振动的恶劣场合中的监控设备。可在有瓦斯、煤尘爆炸危险的煤矿井下使用。
可用于有瓦斯、煤尘爆炸危险的矿井
产品组成·工作原理
外界景物的光线通过玻璃视窗进入镜头，聚焦在摄像头的CCD芯片上，由CCD转换为以太网电信号输出。摄像仪能在最低照度为2Lux下看清实物，并将采集到的实时图像转换为以太网光电信号输出
可用于有瓦斯、煤尘爆炸危险的矿井
基本功能·产品介绍
具有在最低照度下看清实物，并将采集到的实时图像转换为以太网光信号、电信号输出的功能
摄像仪支持辅助照明补光的功能，当环境照度过低时，补光灯自动开启
摄像仪具有镜头除尘功能
摄像仪具有语音对讲功能
可用于有瓦斯、煤尘爆炸危险的矿井
技术指标·参数信息
a）水平清晰度:≥400线；
b）灰度鉴别等级:≥7级；
c）最低照度:≤0.05lx。
a）接口数量:3路;
b）传输方式:TCP/IP;
c）传输速率:100Mbps;
d）最大传输距离:100m
a）接口数量：2路；
b）传输方式：SC，单模，双纤；
c）光波长：1310nm；
d）传输速率：100Mbps；
e）光发射功率：-15～0dBm；
f）最大传输距离：10km
1路接点信号输出
电源端：Ui: DC12.5V
Ii:1.5A Ci: 0μF Li: 0mH
以太网通讯端:Uo:10.4V,
Io：100mA，Co：10μF，Lo：10mH
可用于有瓦斯、煤尘爆炸危险的矿井
产品参数·基本信息
| 防爆型式 | 矿用本质安全型 | |
| 额定电压 | DC12V | |
| 相对湿度 | ≤95%RH（＋25℃） | |
| 大气压力 | 80kPa～106kPa | |
| 工作电流 | ≤1.2A | |
| 环境温度 | 0℃～+40℃ | |
| 重 量 | 5kg | |

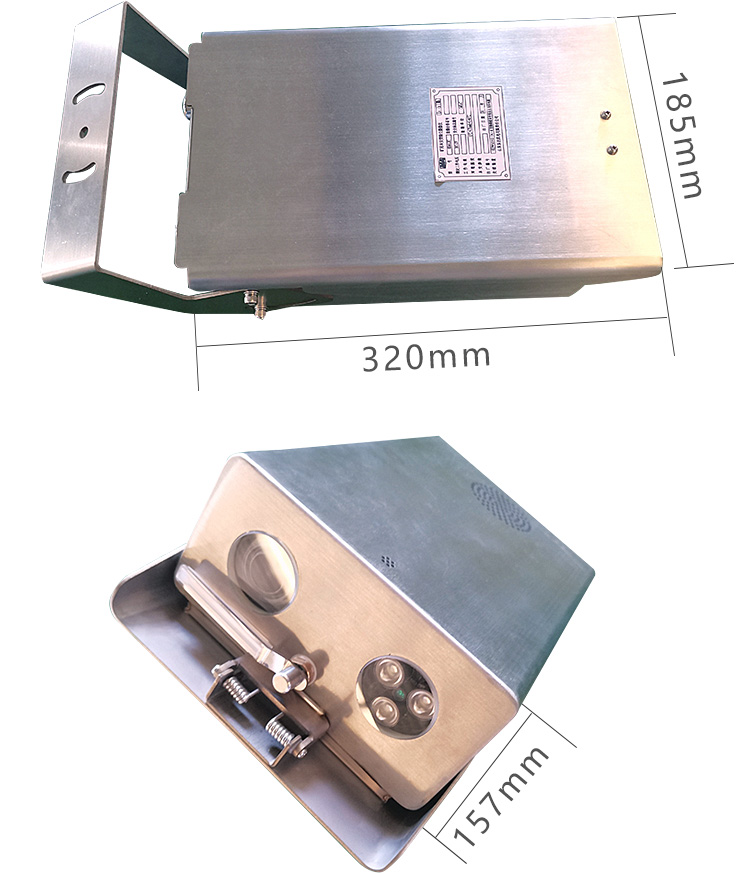

| 外形尺寸 | 320mm×185mm×157mm | |
| 适用环境 | 用于有瓦斯、煤尘爆炸危险的矿井 | |
备注：因手工测量尺寸稍有误差，具体尺寸以实物为主
