GAD10张力传感器
体积小巧|性能稳定|维护便捷

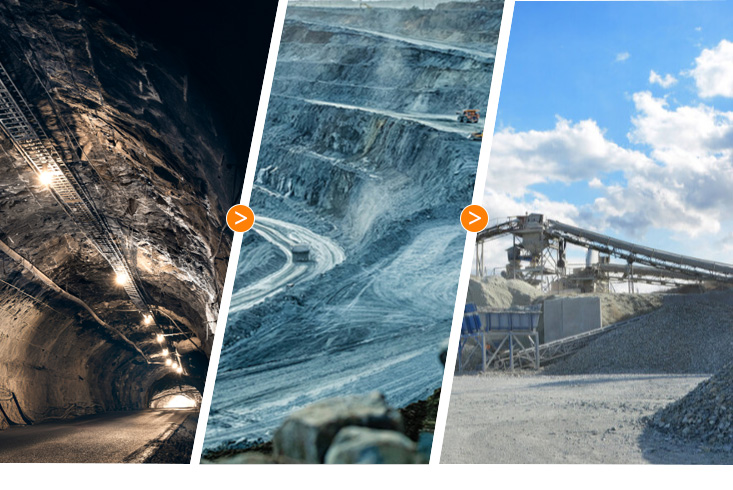

适用于煤矿井下、露天煤矿、选煤厂等工作场所

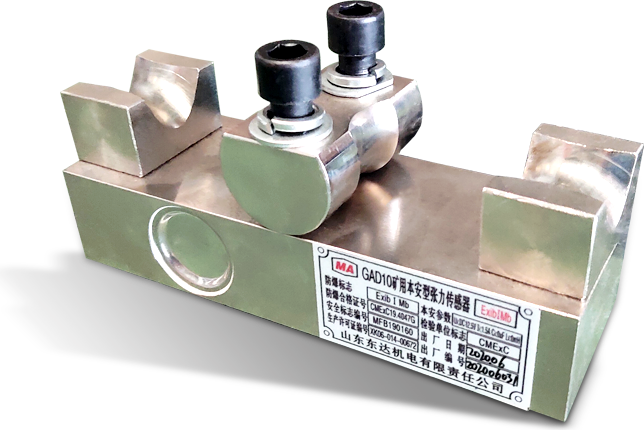

GAD10 矿用本安型张力传感器（以下简称传感器）为矿用本质安全型电气设备，该传感器适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为监测带式输送机输送带皮带张力之用。
传感器适用于煤矿井下有瓦斯、煤尘爆炸性气体环境中，与皮带机综合系统配合使用，用于测量煤矿井下皮带输送机胶带张紧力，防止皮带因张力下降引起打滑及张力过大引起皮带受拉变形等故障，作为KHP型煤矿用带式输送机保护装置主机的张力传感器，当皮带机的皮带张紧程度超限时，装置将自动开启张紧绞车进行调整。
适用于煤矿井下、露天煤矿、选煤厂等工作场所
传感器的核心部件是压敏元件,其将张力信号转变为对应的电流信号送至可编程控制箱，通过可编程控制箱输出相应的控制信号。当压力达到报警值时，可编程控制箱语音报警(低于下限时报“张力过小”，超过上限时报“张力超限”)，从而控制启动张力电机工作，将皮带张力调整至设定值范围内。通过按键可将张力保护设定在不同的数值（0～10）t内，实现张力保护。
适用于煤矿井下、露天煤矿、选煤厂等工作场所
传感器体积小，重量轻，安装方便
产品性能稳定可靠，品质信赖
便于安装，后期维护便捷
适用于煤矿井下、露天煤矿、选煤厂等工作场所
技术参数
| 外形尺寸 178×96×42mm |
重量 ≤3kg |
| 工作电压 DC12V |
工作电流 Ii≤50mA |
| 输出信号方式 200～1000Hz频率信号 |
信号输出 一组电流信号:(4～20)mA |
| 量程 0～10T |
基本误差 ±3％FS |
型号编制说明
量程值:(0～10)t
电子式
张 力
传感器
适用于煤矿井下、露天煤矿、选煤厂等工作场所
将传感器安装在带式输送机机架上，传感器的张力测量钢缆连接在张力电机和皮带机架之间
2/调 试安装好传感器后，接通电源后。张力传感器的调试一般在地面进行，将张力传感器的张力整定值用压力试验机逐一进行实验，张力达到整定值时，张力超下限时，可编程控制箱“张力增”常开接点闭合，启动张力电机正转，使皮带张力增大；当被测点张力超过动作上限时，可编程控制箱“张力减”常开接点闭合，启动张力电机反转，使皮带张力减小。张力保护的整定值，应依据现场需要保护的张力值在地面整定好，安装后一般不再调试
