GVD1200撕裂传感器

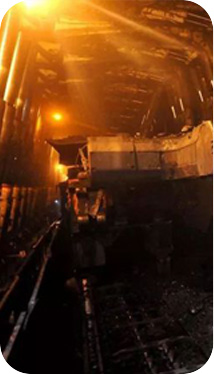

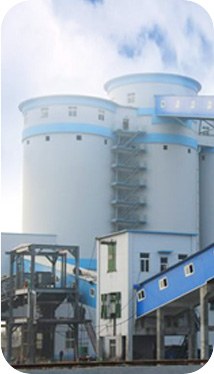

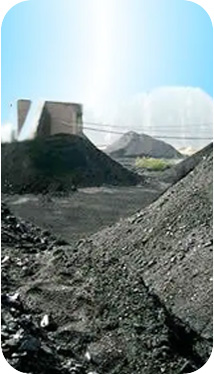

适用于煤矿井下、露天煤矿、选煤厂等工作场所
采用压敏式原理
撕裂保护
语言报警
体积小重量轻/性能稳定/安装维护便捷

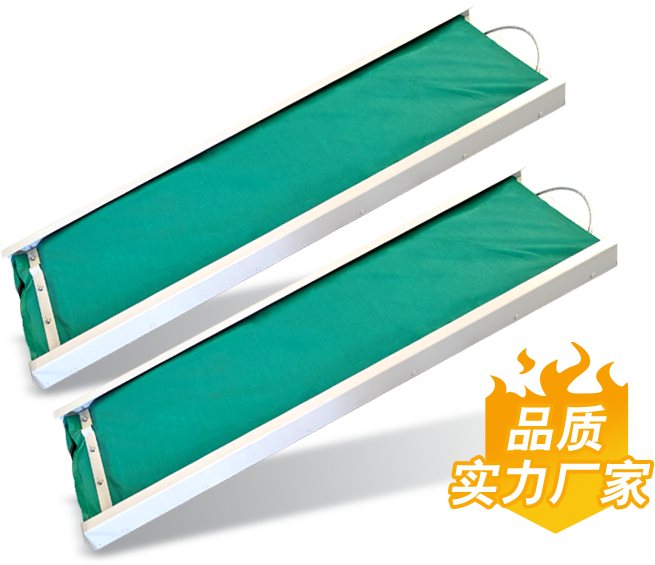

GVD1200煤矿用撕裂传感器（以下简称传感器）为矿用本质安全型电气设备, 该 传感器适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为带式输送机输送带撕裂检测之用。
传感器为本质安全型，采用压敏式原理，当皮带纵向撕裂，有1200克物料漏在100Cm2面积上时，KHP159-Z带式输送机综合保护装置主机切断皮带机电源，实现撕带保护，防止事故扩大。
体积小重量轻/性能稳定/安装维护便捷
撕裂传感器信号为压敏式开关量输出。正常时，传感器处于断开状态。若皮带撕裂，100cm2敏感区有物料（煤）约1200g落入时，传感器动作，控制箱接收到撕裂信号，实现撕裂保护，同时发出语言报警信号。
体积小重量轻/性能稳定/安装维护便捷
传感器体积小、重量轻，安装方便
产品性能稳定可靠，品质信赖
安装维护便捷
体积小重量轻/性能稳定/安装维护便捷

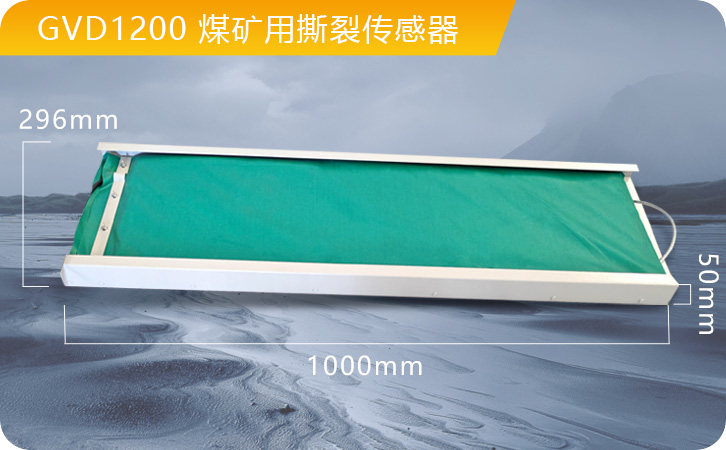

| 【外形尺寸】1000mm×296mm×50mm |
| 【规格型式】压敏式传感器 |
| 【输出信号】常开无源接点1对 |
| 【输出方式】无源型，开关量 |
| 【防爆标志】ExibI矿用本质安全型 |
| 【接点容量】12V/0.2A |
| 【接点接触电阻】≤0.1Ω，振动、冲击后≤0.2Ω |
| 【动作性能】撕裂传感器的 100cm2面积其上落入（1200±120）g物料时，传感器常开接点闭合 |
主参数
电子式
测量撕裂用
传感器
体积小重量轻/性能稳定/安装维护便捷
环境温度
0℃～+40℃
相对湿度
不大于96%（+25℃）
大气压力
80kPa～106kPa
煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合
体积小重量轻/性能稳定/安装维护便捷
将传感器安装在带式输送机机架上，注意调整好传感器与胶带的位置
安装好传感器后，按压传感器，控制箱接收到撕裂传感器故障信号，发出“撕裂”语音警报
